Engenharia reversa: fabricar a peça sem ter o desenho

Quando a engenharia reversa é o caminho

Três situações levam quase todo cliente até aqui:

• A peça saiu de linha. A máquina roda há 15 anos, o fabricante trocou de modelo e o item não existe mais no catálogo.
• O fornecedor é importado e o prazo é absurdo. Cotação de 8 a 12 semanas para uma peça que a máquina precisa hoje.
• Nunca houve desenho. Peça de máquina antiga, adaptação feita por alguém que já saiu da empresa, ou item comprado pronto.

Em todos os casos o ponto de partida é o mesmo: a peça física (inteira, quebrada ou desgastada) ou uma amostra parecida.

Como fazemos

1. Levantamento dimensional — medimos com instrumento de precisão. Peça quebrada em pedaços ainda serve: as faces de referência que sobraram costumam bastar.
2. Modelagem 3D em SolidWorks — a geometria vira modelo paramétrico, não um "chute em cima da medida".
3. Interpretação de engenharia — esta é a parte que separa cópia de engenharia reversa. Se a peça quebrou sempre no mesmo ponto, o desgaste indica um erro de projeto ou de material; avisamos e propomos a correção antes de usinar.
4. Aprovação do desenho com você — você recebe o desenho cotado e valida as medidas críticas (encaixes, furação, rosca).
5. Programação CAM e usinagem da peça nova.
6. O modelo fica arquivado. Da segunda compra em diante é só pedir: não precisa medir nada de novo.

Cópia não é sempre a melhor resposta

Reproduzir exatamente a peça original é o padrão, mas nem sempre é o certo. Se a peça original era de aço comum num ponto que sofre corrosão, refazer igual significa trocar de novo daqui a um ano. Nesses casos apontamos a alternativa — mudar para inox 304/316, aumentar um raio de concordância que estava concentrando tensão, ajustar um ajuste de eixo/furo que estava folgado — e você decide.

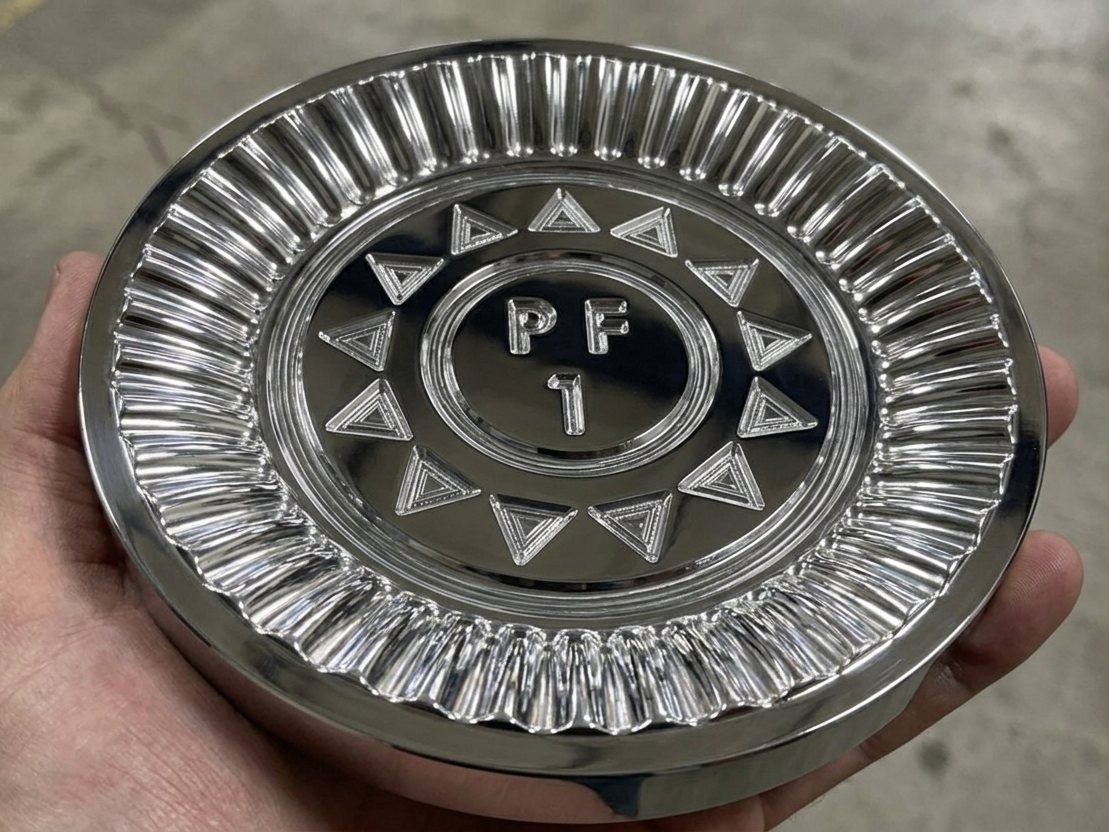

É por isso que a EVO trata engenharia reversa como serviço de engenharia, e não como cópia de peça. A certificação SolidWorks (CSWP, Drawing Tools e Mold Making) está no processo justamente aí.

O que ajuda (mas não é obrigatório)

Limites que vale conhecer antes

Engenharia reversa não resolve tudo. Peça fundida com geometria orgânica complexa, engrenagem com perfil de dente especial ou componente que depende de tratamento térmico específico pode exigir etapa extra (parceiro de fundição, medição em terceiro ou tratamento externo). Quando for o caso, dizemos antes de você gastar — e não depois.

Também não fazemos engenharia reversa de peça protegida por patente ativa a pedido de terceiro. Reposição de peça de máquina do próprio cliente, para manutenção da máquina dele, é uso legítimo e é o que fazemos.

Perguntas frequentes

A peça está quebrada em pedaços. Ainda dá?

Na maioria dos casos, sim. O que importa são as faces de referência e os encaixes — se eles sobreviveram, dá para reconstruir a geometria. Peça totalmente deformada por calor é o caso mais difícil.

Vocês usam scanner 3D?

Trabalhamos com levantamento dimensional por instrumento de precisão e modelagem em SolidWorks, que é o suficiente para peça mecânica com geometria prismática e de revolução. Peça com superfície orgânica complexa pode exigir digitalização em parceiro — avisamos quando for o caso.

Recebo o desenho da peça no final?

Sim. O desenho cotado é enviado para aprovação antes da usinagem, e o modelo 3D fica arquivado aqui para as próximas compras.

Quanto tempo leva?

O levantamento e a modelagem costumam ser a parte rápida; o prazo real depende da complexidade e do material. O orçamento já sai com o prazo fechado.

Dá pra melhorar a peça em vez de copiar igual?

Sim, e frequentemente é a recomendação. Se a peça original falhava sempre no mesmo ponto, propomos a mudança de material ou de geometria e explicamos o motivo — a decisão é sua.
